Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-


Инструкция от SkyAxel c Дастерклуба Dusterclubs.ru

оригинал здесь

Новый год, грех себе и машине не сделать подарок. Толковой инструкции не нашел и решил сам ее написать.

И так начнемс: Вот в таком виде мне организовали наши партнеры с DusterShop77 для транспортировки до машины. Итого имеем 2 коробки и инструкцию по перепиновке разъема для Дастера не 2015 года выпуска-т.е. даже если Дастер был выпущен в 15году он мог быть первой фазы.

Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

Все будет показано на примере левого фонаря, с правыми все так-же аналогично!

Начинаем демонтировать старые фонари. Сделать это не трудно. Отворачиваем два пластиковых держателей фонарей. В случае с правым будет немного не удобно, т.к. нужно открывать отсек домкрата и рукой нащупывать крепежи.
Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-
и фонарь будет свободно выходить из корпуса машины
Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

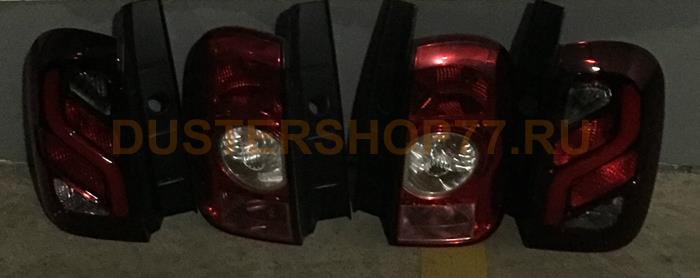

Ну что давайте знакомиться с задними фонарями нового образца.
Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

Старые фонари демонтированы, новые ждут своего часа. Дастер стоит пока без фонарей.
Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

Пора приступать к перепиновке клем. Тут нам и пригодится инструкция
Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

С виду может показаться что все так просто, но если знать как вынимать клеммы из коннектора. Так ничего трудного нет. Но в инструкции этого нет и пришлось порыскать в интернете как их достать. И так приступаем к перепиновке:

 Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

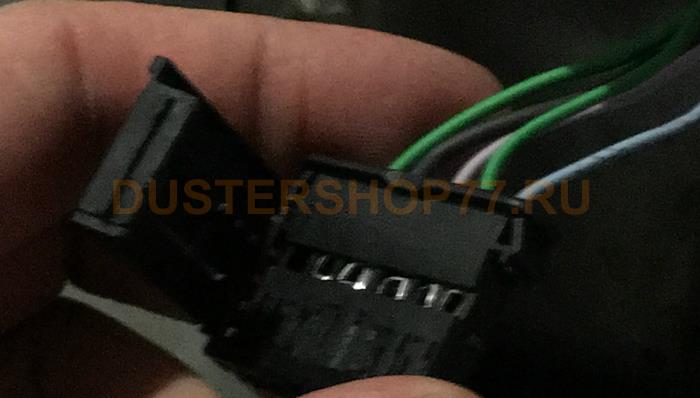

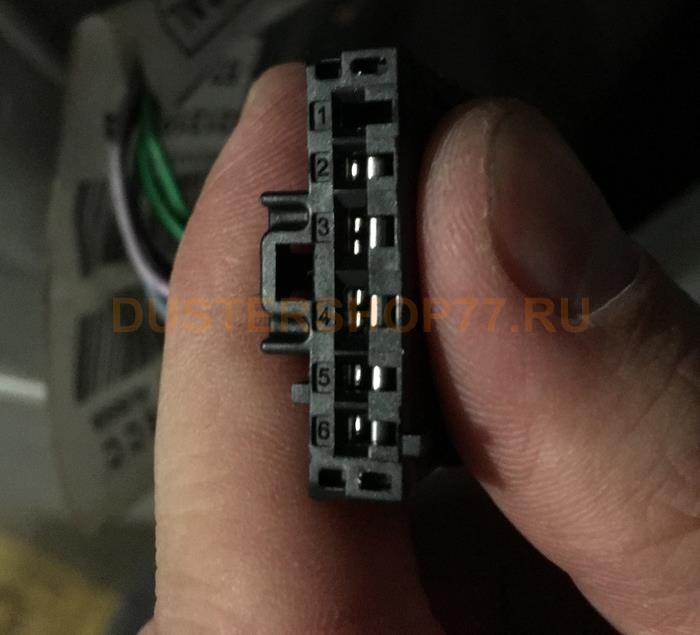

Вот так-вот выглядит коннектор с клеммами внутри. У левого коннектора после перепиновки 6 гнездо будет не задействовано, но будет задействовано первое.
Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

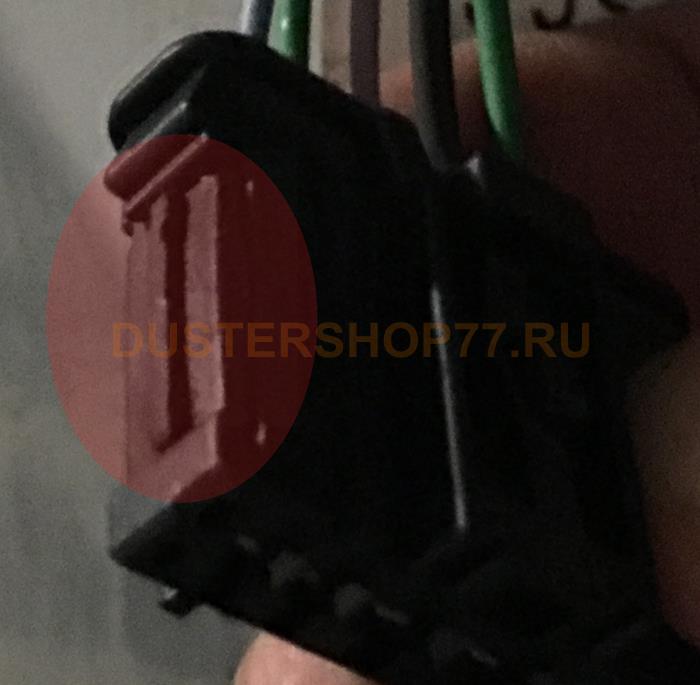

поддеваем отверткой или чем-то другим. Дверца открывается.

Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

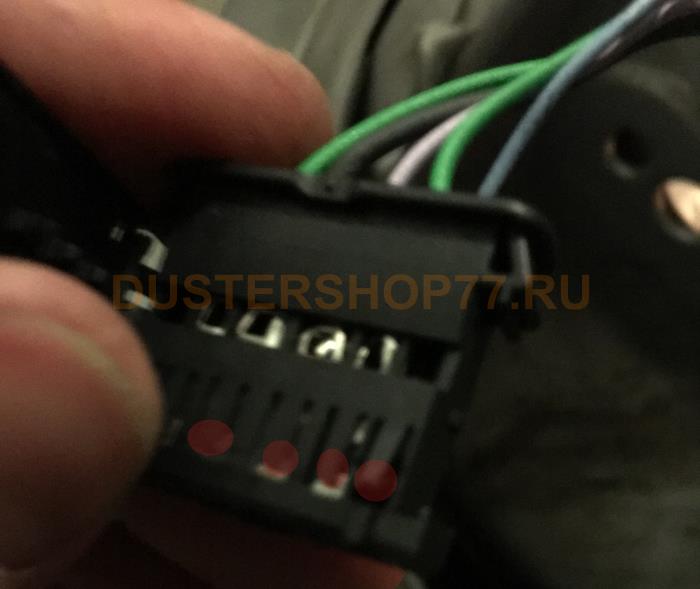

Далее отжимаем пластиковые концы и клемма вынимается. Вставляется потом просто до щелчка (если не услышали подергайте провод, он должен стопорится)
Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

Согласно распиновке меняем клеммы в коннекторе и у нас получается вот это:

Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

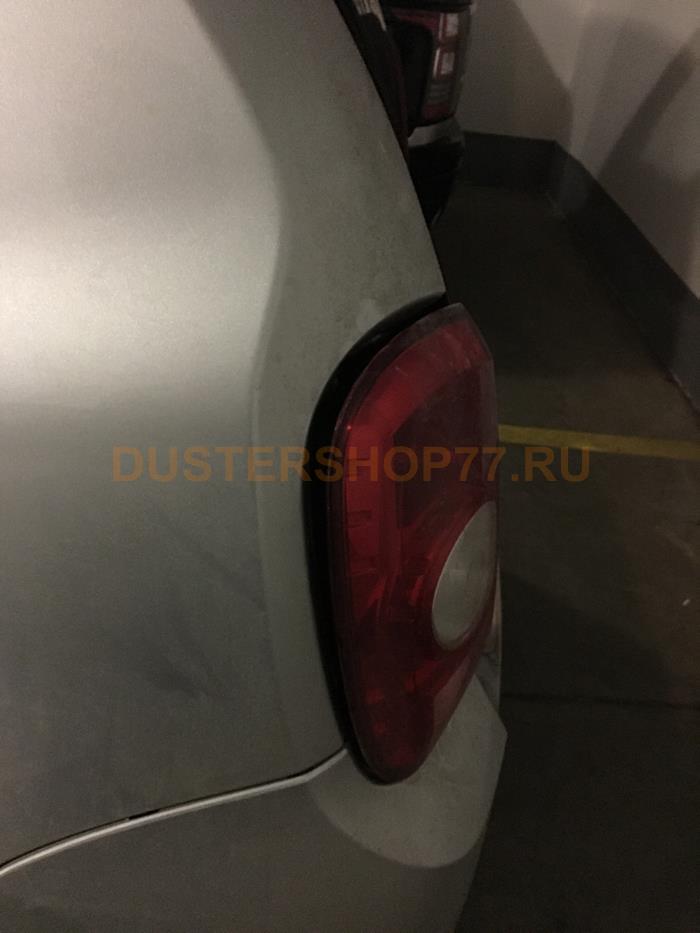

Теперь закрываем коннкетор и защелкиваем его на фонаре и ставим в отверстия. Посмотрим, что у нас получилось:
Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-

Фиксируем фонарь держателями и приступаем к правой фаре.
Итог:
Как установить заднюю оптику Фаза-2 Дастер 2015- на Дастер 2011-
