Приводы передних колес Рено Дастер (описание)

Описание привода передних колес Renault Duster

Renault Duster оснащён передним приводом колес стандартной комплектации. Приводы имеют вид ШРУСов, которые отвечают за передачу вращающегося момента. Валы располагаются между ними. Следует обратить внимание, что приводы не являются одинаковыми, следовательно, не могут заменить друг друга.

Как выглядят и из чего состоят левый и правый приводы Renault Duster?

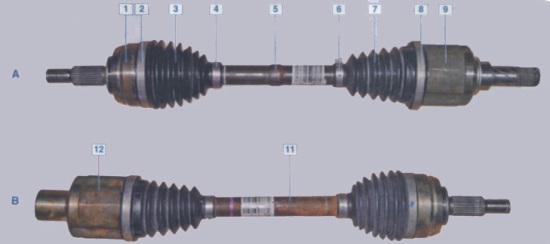

Шарнир необходим для приведения в движение приводов. На каждом приводе есть наружный (1) и внутренний (9, 12) шарниры. Они имеют чехлы (3, 7), которые обеспечивают их защиту. Чехол шарнира крепится с двух сторон с помощью большого (2, 8) и малого (4, 6) хомутов. Вал (5, 11) предназначен для передачи вращения связанным частям. За закрепление деталей к валу отвечает стопорное кольцо (10).

Внутренние шарниры равных угловых скоростей нельзя заменить между собой, в отличие от наружных. К таким относятся приводы, в которых крутящий момент распределяется как 4*4 и 4*2. Но такие шарниры имеют некоторые различия, например, привод правого колеса 4*2 нуждается в дополнительной опоре.
